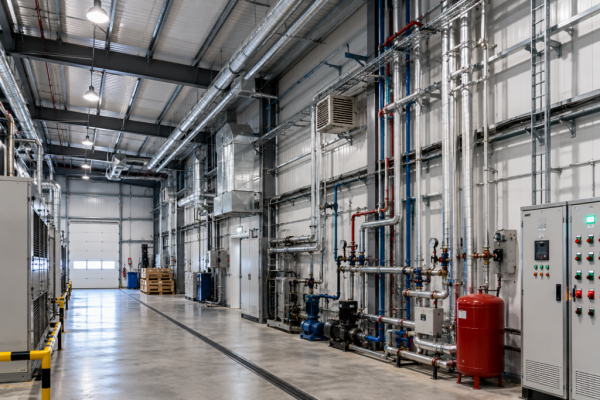

Инженерные сети в промышленных зданиях: электроснабжение, вентиляция, отопление

Рассчитайте стоимость
строительства здания онлайн-калькулятор здания
по вашим размерам

Промышленное здание — это не только фундамент, каркас, кровля и стены. Чтобы объект был удобным, безопасным и готовым к эксплуатации, в нем важно заранее продумать инженерные сети: электроснабжение, вентиляцию, отопление, водоснабжение, канализацию, освещение, слаботочные системы и автоматику.

Для зданий из сэндвич-панелей этот этап особенно важен. Панели хорошо сохраняют тепло и позволяют быстро возводить склады, ангары, автомойки, производственные помещения, гаражи и торговые объекты. Но если коммуникации спроектированы без учета назначения здания, могут возникнуть проблемы: нехватка мощности, конденсат, духота, промерзание узлов, слабый обогрев или неудобное обслуживание.

Содержание:

Зачем нужно проектирование инженерных сетей?

Грамотное проектирование инженерных сетей помогает заранее определить, где будут проходить кабели, трубы, воздуховоды, где разместятся щиты, вентиляционные установки, отопительное оборудование и системы безопасности.

На этапе проекта учитывают:

назначение здания;
режим работы;
количество людей;
мощность оборудования;
требования к температуре и влажности;
места ввода коммуникаций;
возможность обслуживания и будущего расширения.

В зданиях из сэндвич-панелей также важно заранее продумать проходы через стены и кровлю. Если их выполнить неправильно, можно нарушить герметичность теплого контура.

Электроснабжение промышленного здания

Электроснабжение обеспечивает работу оборудования, освещения, вентиляции, отопления, насосов, автоматики и систем безопасности. Поэтому сначала выполняется расчет электрических нагрузок. Он показывает, какая мощность нужна объекту в обычном режиме и при пиковом потреблении. В расчет включают:

производственное оборудование;
освещение;
вентиляцию;
отопление, если оно электрическое;
насосы;
ворота и автоматику;
розеточные группы;
слаботочные системы;
резерв на развитие.

Отдельно прорабатывается внешнее электроснабжение предприятия: подключение к источнику питания, ввод в здание, распределительные щиты и кабельные линии.

Категория надежности электроснабжения

Для промышленных объектов важно определить, какая категория надежности электроснабжения требуется. Для простого склада может быть достаточно стандартной схемы питания, а для производства с непрерывным циклом, холодильного склада или объекта с критичным оборудованием могут понадобиться резервные линии, генератор или источники бесперебойного питания. Также в проект закладывается аварийное и эвакуационное освещение, которое необходимо для безопасного выхода людей при отключении основного света или аварийной ситуации.

Освещение производственных помещений

Проектирование освещения производственных помещений выполняется с учетом высоты здания, рабочих зон, стеллажей, оборудования и требований к безопасности. Для склада, зоны погрузки, производственной линии, офисной части и технических помещений освещение рассчитывается по-разному. Важно заранее определить места крепления светильников и кабельных трасс, чтобы не повреждать сэндвич-панели и не переделывать готовое здание.

Вентиляция промышленных зданий

Вентиляция промышленных зданий нужна для удаления загрязненного воздуха, влаги, запахов, пыли, избыточного тепла и вредных выделений. В герметичных зданиях из сэндвич-панелей без организованного воздухообмена быстро появляется духота и конденсат.

Приточно-вытяжная и местная вентиляция

Приточно вытяжная вентиляция подает свежий воздух и удаляет отработанный. Она нужна в производственных цехах, складах, автомойках, мастерских и помещениях с постоянным пребыванием людей. Если загрязнения появляются в конкретной зоне, применяется местная вытяжная вентиляция. Она удаляет воздух прямо от источника: сварочного поста, станка, зоны покраски, мойки или технологического оборудования.

Расчет воздухообмена

Расчет воздухообмена в помещении зависит от площади, объема, количества работников, влажности, тепловыделений и технологических процессов. Например, для сухого склада и автомойки требования будут разными: в одном случае важно поддерживать нормальный воздухообмен, в другом — активно удалять влагу.

Современная энергоэффективная вентиляция может включать рекуперацию тепла, датчики влажности, температуры и углекислого газа. А автоматизация систем вентиляции позволяет регулировать работу оборудования по реальной потребности, а не постоянно держать систему на максимальной мощности.

Отопление промышленных зданий

Отопление промышленных зданий проектируется с учетом площади, высоты, теплоизоляции, количества ворот, режима работы и требуемой температуры. Для склада может быть достаточно поддержания плюсовой температуры, а для производства с рабочими местами нужен стабильный микроклимат. Перед выбором оборудования выполняется расчет теплопотерь здания. Он показывает, сколько тепла уходит через стены, кровлю, пол, ворота, двери, окна, вентиляцию и узлы примыкания.

Для зданий из сэндвич-панелей также важен теплотехнический расчет ограждающих конструкций. Он помогает подобрать толщину панелей и тип утеплителя. Минеральная вата чаще выбирается там, где важны пожаробезопасность и звукоизоляция. Пенополистирол применяют там, где важны легкость, доступная стоимость и хорошие теплоизоляционные свойства.

Водяное отопление производственных помещений

Водяное отопление производственных помещений может включать радиаторы, регистры, тепловентиляторы, воздушно-отопительные агрегаты или комбинированные схемы. Такое решение подходит для больших площадей и позволяет равномерно распределять тепло. При проектировании учитывают расположение труб, защиту от замерзания, доступ к оборудованию и совместимость отопления с вентиляцией.

Водоснабжение и канализация

Промышленные здания часто требуют не только электрики, отопления и вентиляции, но и воды. Хозяйственно питьевое водоснабжение нужно для санузлов, душевых, умывальников, уборки и бытовых нужд персонала.

Производственное водоснабжение используется для технологических процессов, мойки, охлаждения оборудования, приготовления растворов или других рабочих задач. Его рассчитывают отдельно, потому что расход и требования к качеству воды могут отличаться.

Отдельное значение имеет противопожарное водоснабжение. В зависимости от объекта оно может включать внутренние пожарные краны, наружные сети, резервуары, насосы или подключение к существующим источникам.

Если на объекте образуются технологические стоки, проектируется производственная канализация. Для автомоек, пищевых производств, мастерских и других объектов могут потребоваться пескоуловители, жироуловители, локальные очистные сооружения или отдельные линии отвода стоков.

Слаботочные системы и безопасность

Современное промышленное здание часто включает видеонаблюдение, интернет, телефонию, пожарную и охранную сигнализацию, диспетчеризацию, контроль доступа и сети передачи данных.

Проектирование слаботочных систем лучше выполнять вместе с основными инженерными разделами. Это позволяет заранее определить места установки камер, датчиков, шкафов, считывателей и кабельных трасс.

Система контроля доступа помогает управлять входом на территорию, в здание или отдельные зоны. Она может включать электронные замки, карты, турникеты, шлагбаумы, домофонию и учет рабочего времени.

Структурированные кабельные системы нужны для интернета, телефонии, видеонаблюдения, рабочих мест, серверного оборудования и автоматизации. Хорошо продуманная кабельная система упрощает подключение новых рабочих мест и оборудования в будущем.

Автоматизация и современные инженерные решения

Промышленные здания все чаще оснащают автоматикой. Система управления зданием позволяет контролировать отопление, вентиляцию, освещение, насосы, энергопотребление, аварийные сигналы и другое оборудование. Интеграция инженерных систем нужна, чтобы разные системы работали согласованно. Например, вентиляция может взаимодействовать с отоплением, датчики влажности — с вытяжкой, а система доступа — с охранной сигнализацией.

К категории современных инженерных решений относятся:

вентиляция с рекуперацией;
LED-освещение;
автоматическое управление отоплением;
датчики присутствия и освещенности;
частотное регулирование насосов и вентиляторов;
диспетчеризация;
резервное питание;
тепловые завесы у ворот.

Такие решения помогают снизить расходы на эксплуатацию и сделать здание удобнее в управлении.

Реконструкция и модернизация инженерных систем

Если здание уже построено, но его назначение меняется, может потребоваться реконструкция инженерных сетей. Например, склад переоборудуют в производство, холодный ангар делают теплым, а гараж превращают в сервисный центр. В таких случаях проверяют электроснабжение, вентиляцию, отопление, водоснабжение, канализацию, пожарные и слаботочные системы.

Модернизация инженерных систем может включать замену светильников, установку автоматики, усиление вентиляции, обновление отопления, внедрение диспетчеризации или утепление здания. Это помогает снизить расходы и адаптировать объект под новые задачи.

Частые ошибки при устройстве инженерных сетей

На промышленных объектах чаще всего встречаются такие ошибки:

инженерные сети начинают продумывать уже после строительства коробки;
электрическую мощность рассчитывают без запаса;
вентиляция не справляется с влагой и запахами;
отопление не учитывает большие ворота и теплопотери;
проходы коммуникаций нарушают герметичность панелей;
оборудование размещают без доступа для обслуживания;
не предусматривают резервное питание для важных систем;
используют бытовые решения вместо промышленных.

Избежать этих проблем помогает комплексный подход: сначала проект, затем строительство и монтаж коммуникаций с учетом назначения здания.

Техническое обслуживание инженерных сетей

Техническое обслуживание инженерных сетей необходимо для безопасной и стабильной работы объекта. Оно включает проверку электрощитов, кабельных линий, вентиляции, отопления, насосов, систем водоснабжения, канализации, аварийного освещения, автоматики и слаботочных систем. Регулярное обслуживание помогает вовремя находить неисправности, снижать риск аварий и продлевать срок службы оборудования.

Инженерные сети в зданиях из сэндвич-панелей

В зданиях из сэндвич-панелей инженерные сети нужно увязывать с конструкцией здания. Важно заранее предусмотреть:

места ввода кабелей, труб и воздуховодов;
герметичные проходы через стены и кровлю;
крепления для тяжелого оборудования;
защиту узлов от промерзания;
доступ к коммуникациям для обслуживания;
совместную работу отопления и вентиляции.

Таким образом, инженерные сети в промышленных зданиях нужно продумывать до начала строительства. Электроснабжение, вентиляция, отопление, водоснабжение, канализация, освещение, слаботочные системы и автоматика должны работать как единый комплекс.

Для зданий из сэндвич-панелей особенно важны правильный расчет теплопотерь, нормальный воздухообмен, герметичные проходы коммуникаций и удобный доступ к оборудованию. Если эти вопросы учесть заранее, здание будет теплым, безопасным, энергоэффективным и удобным в эксплуатации.
