Реле контроля уровня применяют, как правило, в целях автоматизации функционирования насосных установок. В частности, именно они управляют работой насосных пускателей и клапанов. Которые и задают уровень различных жидкостей. Поэтому-то и можно заявить, что реле уровня следит за поддержанием заданного уровня в емкости любого типа.

Реле уровня: что оно собой представляет

Если говорить о современных реле, то, по сути своей, они являются электронными. Чтобы справляться со своей задачей, эти устройства получают сигналы, исходящие от датчиков. Полученные импульсы обрабатываются в соответствии с определенным алгоритмом. В результате производится коммутация подключенных к релейным контактам исполнительных устройств. Это могут быть, например, электродвигатели насосов или электромагнитные клапаны.

Однако сила коммутируемого тока, как правило, не превосходит 10 А. Чтобы обеспечить возможность управления мощными устройствами, приходится прибегать к использованию магнитных пускателей. То есть реле уровня выдает сигнал на катушку пускателя. Тогда как его силовые контакты уже непосредственно управляют исполнительными элементами насосных установок.

Реле способны работать с различными видами датчиков. Это могут быть, в частности, датчики электродные и поплавковые, манометрические и радиоактивные и др. Однако к наиболее распространенным в быту относятся только две первые группы. О них-то мы и поговорим сегодня.

Больше информации о применении реле контроля уровня вы сможете узнать из следующего видеоматериала:

Реле уровня с электродным датчиком

Данные реле используются только в системах с электропроводными жидкостями. Причем принцип работы их датчиков заключается в контроле сопротивления жидкости. Той, которая находится между погруженными в нее однополюсными электродами. Подчеркнем, что напряжение, применяемое для работы, как правило, является переменным.

Особенно сложной конструкцию датчика не назовешь. Так, в его состав входят:

маленький электрод, то есть контакт, определяющий верхний уровень воды;два длинных установленных в корпусе электрода. Которые фиксируют нижний уровень.

Все коммутации выполнены с помощью проводов. В частности, они используются для соединения с реле, а также со схемой, управляющей двигателями насосов.

Впрочем, и работа этого устройства происходит довольно просто. В частности, если вода касается маленького электрода, то пускатель насоса отключается. Если срез воды опускается до уровня длинных электродов, то насос включается.

Реле уровня с поплавковым датчиком

Датчики такого типа используют, как правило, чтобы обеспечивать контроль уровня неагрессивных жидкостей.

Если речь идет об открытой емкости, то поплавок погружают прямо в нее. Причем подвешивают его с помощью гибкого троса. А для уравновешивания используют специальный груз.

Трос этой системы снабжен двумя переключающими опорами. Они служат для того, чтобы поворачивать коромысло, имеющееся в контактном устройстве. Причем это происходит в те моменты, когда поверхность воды достигает предельных уровней. В результате коромысло замыкает определенные контактные пары. Которые включают электрический двигатель насоса или же отключают его.

Если емкость является закрытой, то поплавок крепится на рычаге. Второй конец рычага находится в корпусе, содержащем контактную часть датчика. То есть тот узел, сигнал от которого идет на реле уровня.

Но особых знаний об устройстве датчика от пользователей не требуется. Потому что, как правило, каждое реле уровня продается вместе с тем датчиком, который для него лучше всего подходит. Пользователю после покупки остается только подключить комплект и настроить его. Но сделать это, кончено, надо правильно.

Наиболее востребованные марки реле уровня и их краткая характеристика

К наиболее надежным и эффективным пользователи, как правило, относят следующие модели:

РКУ-1М

Данное устройство является эффективным средством контроля уровня жидкостей. Оно может применяться, в частности, как для автоматизации наполнения (слива) различных емкостей, так и в составе различных схем защиты.

Реле уровня РКУ-1М

К его основным характеристикам, пожалуй, стоит отнести следующие:

напряжение питания – 220 В;мощность – 3,5 Вт;количество используемых датчиков – 3;число переключающих контактов – 1;расстояние между датчиком и самим реле – не более 100 м.

РОС-301

РОС-301 – это реле уровня, способное контролировать сразу по трем уровневым отметкам. Причем работает оно с электропроводными жидкостями. Для контроля используются три независимых канала, относящихся к одной или нескольким емкостям.

Реле уровня РОС-301

PZ-828

Реле PZ-828 относится к одноуровневым. Его чувствительность можно регулировать. В составе устройства имеется переключающий контакт. При напряжении питания 230 В ток в его выходных цепях может достигать 16 А.

Реле уровня PZ-828

PZ-829

Реле PZ-829 является двухуровневым, то есть оно способно контролировать жидкость на двух уровнях. Данный автомат обладает регулируемой чувствительностью.

PZ-830

Данное автоматическое реле относится к трехуровневым. Но его третий уровень аварийный. Причем работает устройство только с токопроводящими жидкостями.

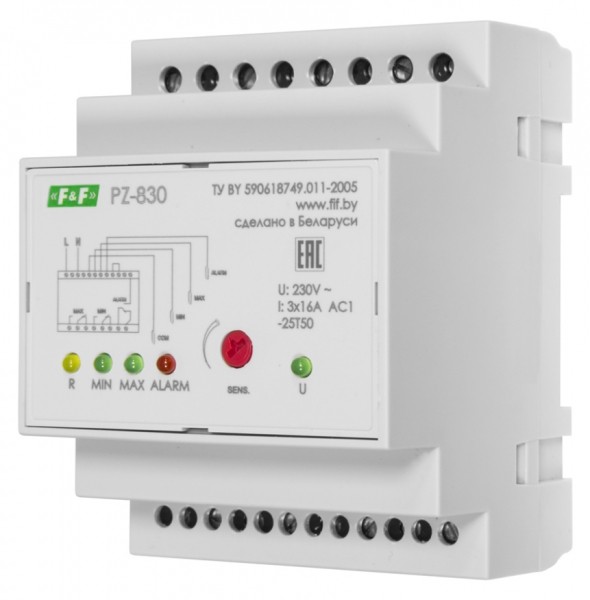

Реле PZ-830

PZ-832

Реле PZ-832 является четырехуровневым. Его можно с успехом использовать в различных емкостях с токопроводящими жидкостями. Как, например, водонапорные башни, бассейны и им подобные резервуары.

EBR-1

В принципе, данное реле уровня отличается от предыдущих. Во-первых, оно является модульным. А во-вторых, в нем имеется целых три датчика. Причем датчики могут быть удалены от реле на расстояние до 100 м. Это устройство, как правило, применяют в общественных водоемах. Причем оно способно управлять как наполнением, так и сливом воды.

Среди основных характеристик устройства следует упомянуть, в частности, следующие:

напряжение питания – 230 В;уровень мощности – 3,5 Вт;чувствительность порядка 50 кОм;диапазон рабочих температур – -100°С÷+450°С.

EBR-2

Модульное реле уровня EBR-2 особенно подходит для использования в колодцах и резервуарах. Оно имеет в комплекте целых 6 датчиков. Более того, в нем имеется множество настроек. Причем устройство способно формировать специальные уведомления в те моменты, когда уровень воды находится на максимуме и на минимуме. Однако его высокочувствительные датчики могут работать только в электропроводных жидкостях. Особенно приятно, что данное устройство отличается очень доступной ценой.
