В наших домах и квартирах имеется огромное количество приборов для нагрева воды. В большинстве из них установлен ТЭН. Он может быть мокрого или сухого типа. Несмотря на различия, цель у данного элемента одна – нагревать воду. Однако, у любого изделия имеется свой срок службы, и рано или поздно водонагревательное устройство выходит из строя. В сегодняшней статье я хочу рассказать о том, как проверить электрический ТЭН (прозвонить его) при помощи мультиметра.

Что такое ТЭН

ТЭН – это трубчатый электронагреватель. В основе лежит спираль, с высоким значением электрического сопротивления. При прохождении тока она нагревается сама и греет воду. Все пространство между корпусом и проволочной спиралью заполнено специальным изоляционным составом. Он не проводит электрический ток, но отлично передает тепло.

Электрический ТЭН имеется в большом числе приборов в доме. Это не только бойлер и чайник, а и стиральная машина, духовка, электроплита и даже фен. В каждом из данных устройств установлен трубчатый электронагреватель, в том или другом виде. В связи с длительным сроком эксплуатации или другими факторами, элемент может выйти из строя.

Прежде чем решить вопрос о его замене, необходимо проверить ТЭН. Для этого можно воспользоваться мультиметром (тестером). Это достаточно полезный прибор, с помощью которого вы сможете прозвонить нагреватель стиральной машины, чайника и любого другого водонагревателя. Стоимость устройства варьируется от 250 до 2000 рублей. С приблизительным ассортиментом и ценами можно ознакомиться по этой ссылке.

Если вы еще не знакомы с нашей статьей о том, как очистить бойлер от накипи, то всем рекомендую прочесть её по вот этой ссылке.

Как проверить ТЭН?

Прежде чем приступить к проверке водонагревательного ТЭНа, нужно рассчитать его сопротивление. Чтобы получить данное значение, нужно знать мощность. Данный параметр имеется на самом корпусе прибора или в техническом паспорте.Когда вы будете знать мощность, можно приступить к расчету тока, проходящему через ТЭН. Данное значение является отношением мощности к напряжению.Ток (ампер)=мощность (Вт)/напряжение (Вольт)Далее рассчитываем сопротивление.Сопротивление =напряжение/ток (Ом).

Допустим, имеется ТЭН мощностью 2000 Вт и напряжение в 220 Вольт. Путем несложных вычислений и используя формулы получаем значение в 24 Ом.

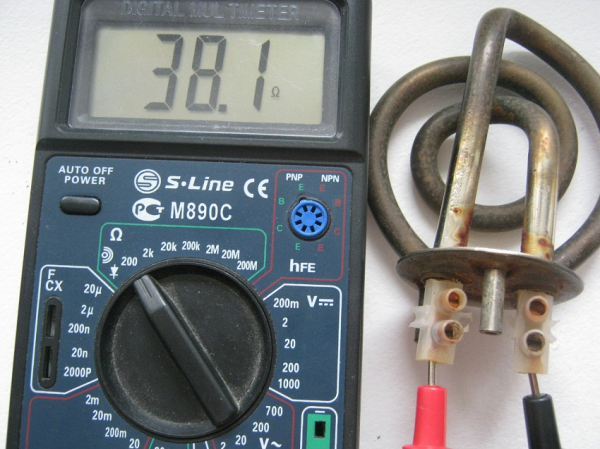

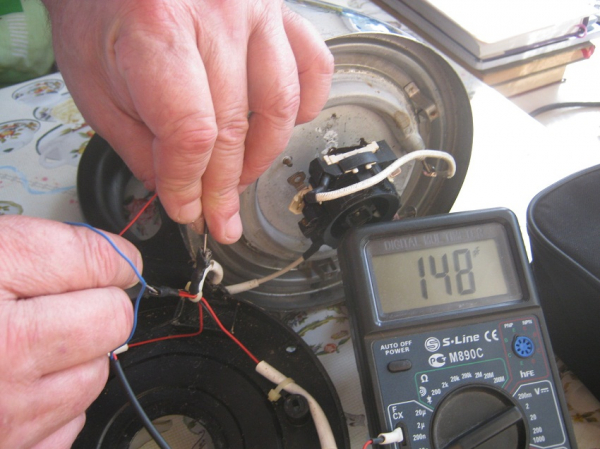

Прежде чем приступать к проверке электрического ТЭНа, не забудьте отключить электроприбор от сети, а провода отсоедините от разъемов.Далее нужно перевести мультиметр в нужный режим. В нашем случае — это 24 Ом.После этого, стоит коснуться концами мультиметра к контактам на ТЭНе.

Если он рабочий то мультиметр покажет сопротивление, максимально близкое к заданному значению.Когда увидите значение ноль — это признак того, что имеется замыкание внутри ТЭНа и требуется его замена.Когда прибор показывает 1 — это означает, что имеется обрыв ТЭНа. В данном случае также предполагается его замена.

Проверка пробоя ТЭНа на корпус

Для начала, нужно перевести мультиметр в режим прозвона. Далее одним щупом прибора прикасаемся к контакту ТЭНа, а вторым на корпус.

Если тестер не издал никакого звукового сигнала – пробоя на корпусе нет.Когда прибор запищал – это признак того, что ТЭН имеет пробой на корпус. В данном случае потребуется его замена.

Вот такими манипуляциями можно проверить работоспособность трубчатого электронагревателя с помощью мультиметра (тестера).

А вы знаете, что не пропустите ни один наш материал, если оформите подписку? Оформить подписку легко: достаточно лишь ввести свой email в форму под этой статьей и нажать на кнопку «Подписаться на рассылку». Так вы всегда будете в курсе наших публикаций!

Надеюсь, статья была понятна и полезна. Теперь вы знаете, как проверить (прозвонить) ТЭН мультиметром и понять, требуется его замена или нужно искать проблемы в другом месте.
