Проводное интернет-соединение считается более надежным, чем коммутация устройств посредством Wi-Fi. Витая пара стабильно передает сигнал, несмотря на расстояния и помехи, которые для беспроводной сети часто являются критичными.
Иногда требуется удлинить или отремонтировать интернет-кабель, а ждать прихода мастера нет времени. Согласитесь, в таком случае пригодится умение наращивать сетевой кабель самостоятельно.
Предлагаем разобраться, как соединить витую пару между собой, какой способ наиболее надежный, а какой из методов подойдет в качестве временного решения.
Причины наращивания витой пары
Самый вероятный повод увеличить длину сетевого кабеля – перенос ноутбука или стационарного ПК в дальнюю комнату.
На большом расстоянии в квартире с железобетонными стенами и перекрытиями сигнал слабеет, и заниматься уроками или готовить проект становится проблематично.
Можно сократить расстояние от роутера до компьютера, если переставить и роутер, но тогда все равно придется наращивать другой кабель, ведущий с лестничной площадки в квартиру
Вторая причина связана с ремонтом. Если витая пара не зашита под гипсокартонную стену или в плинтус, а лежит на полу, ничем не защищенная, то повредить ее легко. Это можно сделать ножкой стула или дверью.
Часто «помогают» разорвать кабель маленькие дети или животные – первые случайно, а вторые почему-то очень любят грызть бесхозные, оставленные без присмотра шнуры.

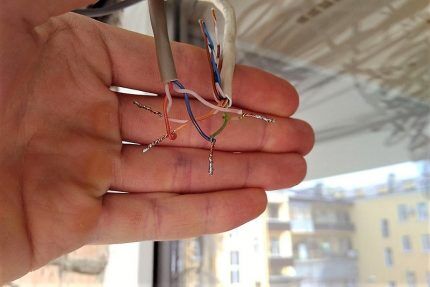

Для ремонта требуется отрезать поврежденный участок и произвести соединение одним из перечисленных ниже способов – например, скруткой или при помощи соединителя RG-45
Экономные владельцы компьютерной техники не покупают длинные кабеля, если под рукой есть несколько коротких. Некоторые умудряются из 3-х двухметровых отрезков собрать почти 6-метровый функционирующий кабель.
Способы соединения интернет-провода
Рассмотрим 4 способа, которые можно назвать бытовыми. Некоторые из них требуют использования специального инструмента, другие выполняются практически вручную. Если все четыре инструкции покажутся вам сложными, можно просто пойти в магазин и приобрести патч-корд необходимой длины.
Вариант #1 – скрутка проводов
Если вы когда-то имели дело с электрическими проводами, то прекрасно понимаете, что такое скрутка. Это соединение жил одного назначения методом скручивания с последующей изоляцией.
Скрутка применяется для распределения проводов в распаечных коробках, при подключении выключателей и розеток, для соединения разорванной электроцепи.

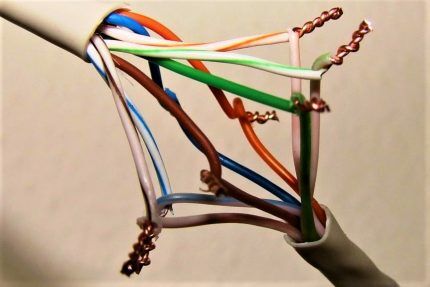

Технология скрутки витой пары происходит по тем же правилам: 4-жильный или 8-жильный кабель разбирают на жилы, а затем соединяют одинаковые провода между собой
Конечно, такое соединение нельзя назвать эффективным, так как возможны негативные последствия в виде затухания сигнала. Однако провод все равно останется рабочим и сгодится хотя бы для временного применения.
Для работы советуем приготовить:
- нож, ножницы или специальный инструмент для удаления оплетки;
- стриппер для зачистки жил;
- оловянный припой 0,3-0,5 мм;
- термоусадку 1,5 мм (после нагревания – 0,75 мм);
- спички;
- изоленту.
Пошаговая инструкция по скрутке витой пары:
Галерея изображенийФото из Берем оба кабеля и аккуратно ножницами или строительным ножом снимаем с них верхнюю полимерную оболочку на 3-4 см от концов – она больше не пригодится Провода внутри изоляции скручены попарно. Для дальнейшей работы необходимо раскрутить каждую пару и развести проводники в стороны, затем стриппером удалить изоляцию с каждого проводка на 1,5-2 см Находим провода с изоляцией одного цвета и аккуратно скручиваем их, стараясь, чтобы витки были одного размера, а сами проводники как можно плотнее прилегали друг к другу Чтобы в дальнейшем кабель выглядел аккуратно, по мере работы убираем все лишнее. Берем кусачки и удаляем кончики проводников, оставляя сантиметровые скрутки Своеобразную «пайку» производим без паяльной лампы. Нарезаем припой на небольшие фрагменты и обматываем кусочками припоя каждую скрученную пару Зажигаем спичку и подносим к каждой скрученной паре, чтобы припой расплавился. Пайку можно не производить, но с ней качество соединения повышается Токопроводящие жилы необходимо изолировать друг от друга. Для этого используем термоусадочную трубку – надеваем отрезки на кончики скруток и нагреваем Напоследок необходимо максимально защитить место скрутки. Для этого изолентой приматываем каждую пару к кабелю – всего 2-3 слоя Шаг 1 – удаление внешней изоляцииШаг 2 – разборка проводников и зачистка жилШаг 3 – скрутка одинаковых по цвету жилШаг 4 – подравнивание кончиковШаг 5 – обмотка припоемШаг 6 – нагревание скрученных концов огнемШаг 7 – изоляция термоусадкойШаг 8 – монтаж изоленты
Если все сделать аккуратно, то форма кабеля почти не изменится. Благодаря этому его можно протянуть в стенное отверстие или закрыть в плинтус.
Но при первой же возможности «реанимированную» витую пару рекомендуем заменить цельным проводом заводского изготовления. Это необходимо и в целях безопасности, и для обеспечения устойчивого сигнала.
Вариант #2 – осуществление пайки
Обычные пользователи интернета вряд ли имеют под рукой паяльный аппарат и активно пользуются им, поэтому пайку витой пары рекомендуем использовать только людям, владеющим техникой.
Можно было бы этот способ не рассматривать, но соединения после термической обработки действительно являются надежными, а кабель – работоспособным.

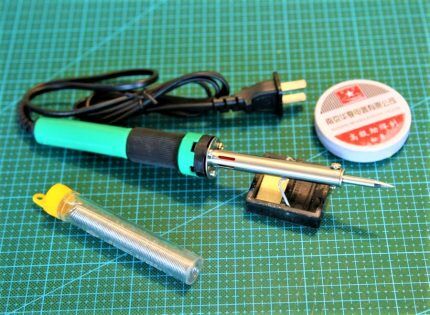

Для работы потребуется традиционный набор – паяльник, припой, флюс, канцелярский нож или специальный инструмент для удаления оплетки, материалы для изоляции – термоусадочная трубка, изолента скотч
Удобнее работать с современным инструментом – паяльником с дисплеем, показывающим температуру нагрева, или стриппером – профессиональной заменой ножа.
Раздельные припой с флюсом лучше оставить профессионалам, для любителей давно производится комбинированная проволока.

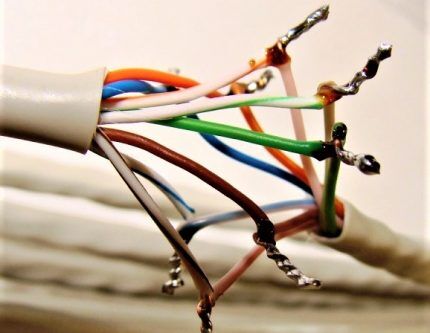

Образец паяной скрутки. Существует множество нюансов работы с паяльным оборудованием, ознакомиться с ними можно в интернете или воспользовавшись специальной литературой
Инструкция по пайке сетевого кабеля:
Не рекомендуется соединенные таким образом шнуры выводить на улицу или размещать в помещениях с повышенной влажностью.
Если это все же необходимо, то нужно максимально герметизировать отремонтированный участок провода. Для защиты можно использовать, например, полимерные гибкие рукава.
Вариант #3 – использование клеммы

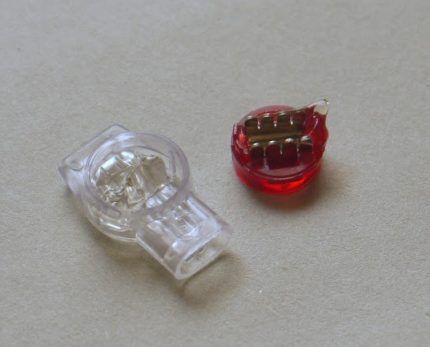

Как и в силовой электрике, в слаботочной для соединения проводов используют специальные клеммы. Их можно встретить в интернет-магазинах под названием «скотч-локи». Это компактные пластиковые соединители с металлическими контактами.
Пластиковые детали изделий устойчивы к растворителям. Внутреннее свободное пространство скотч-локов заполнено гелем, который предохраняет контакты от проникновения влаги
Преимущество использования клемм заключается в том, что не нужно тратить время на тщательную зачистку проводов или обмотку места соединения изолентой. Но это при условии, что коммутируемый участок будет расположен в защищенной зоне — в стене, в коробе или плинтусе.
Пошаговая инструкция по обжимке клеммами:
Галерея изображенийФото из С помощью приспособления на обжимных клещах снимаем жесткую верхнюю оплетку с обоих концов провода Раскручиваем парные проводники и выпрямляем их пальцами или специальным инструментом. Изоляцию снимать не нужно Берем одинаковые жилы двух кабелей, соединяем их и вставляем в скотч-лок. Плоскогубцами нажимаем на клемму с двух сторон, чтобы произвести обжим Повторяем процедуру с другими проводниками. Следим, чтобы жилы после обжима плотно «сидели» в гнездах Шаг 1 – снимаем внешнюю оплеткуШаг 2 – готовим проводники к обжимкеШаг 3 – производим монтаж клеммыШаг 4 – обжимаем по очереди все жилы
Готовое соединение напоминает гирлянду – клеммы торчат во все стороны, компактно их спрятать не получится.
Но за герметичность соединений переживать не стоит. Несмотря на внешний вид, коммутация выполнена надежно, и кабель будет работать примерно так же, как восстановленный скруткой аналог.
Вариант #4 – соединитель для витой пары

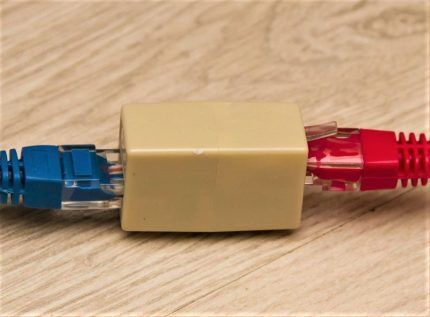

Для коммутации двух патч-кордов есть простой и доступный даже ребенку способ – соединение небольшим устройством в виде коробочки. Специальных названий для него не придумано, в магазинах сетевого оборудования он так и называется – «соединитель», «соединитель 8P-8C».
Адаптеры-переходники для удлинения интернет-проводов стоят недорого – 60-80 рублей. Кроме традиционно белых изделий в продаже бывают красные, синие и других цветов, чтобы можно было подобрать в тон кабелю
Однако есть одно условие: для соединения двух отрезков в один, кроме переходника, необходимы коннекторы – компьютерные вилки для осуществления коммутации.
То есть соединителем можно воспользоваться, если предварительно обжать витую пару.

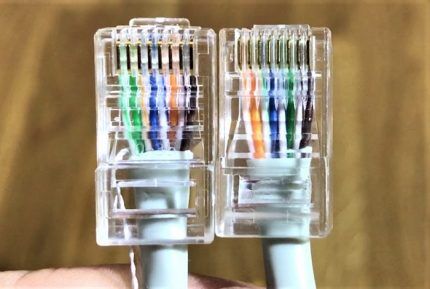

Обжим витой пары производится по прямой или обратной схеме соединения проводников. Выбор схемы зависит от назначения провода. Инструкцию по обжиму можно найти в интернете
Процесс удлинения витой пары с помощью переходника выполняется легко: в разъемы, расположенные с разных сторон «коробочки», нужно вставить коннекторы патч-кордов.
Кроме специальных устройств для наращивания интернет-кабеля иногда используют оборудование, которое имеет совсем другое назначение – например, наружные сетевые розетки или внутренние рабочие части встроенных розеток.
Некоторые умельцы умудряются подключать хабы. Это делать ни к чему, так как есть более простые и легкие способы, описанные выше.
Выводы и полезное видео по теме
Как обжать кабель, чтобы выполнить коммутацию соединителем:
Видеоинструкция по скрутке:
Рекомендация, как быстро нарастить витую пару – патчкорд:
Самый простой способ, не требующий специального инструмента и навыков – это скрутка. Однако, по мнению специалистов, она абсолютно не подходит для высокоскоростной передачи данных.
Если вы хотите получить действительно качественную связь, рекомендуем приобрести провод заводского изготовления и соединить его с устройствами согласно инструкциям и нормам безопасности.
Есть, что дополнить, или возникли вопросы по соединению витой пары между собой? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом наращивания сетевого кабеля. Форма для связи находится в нижнем блоке.
