Марка «Протерм» уже давно известна на российском рынке: газовое оборудование исправно выполняет свои функции по отоплению и горячему водоснабжению как жилых домов, так и небольших промышленных объектов. Порой техника выходит из строя. Если причина в заводском браке, то котел лучше сразу заменить, но небольшие неприятности обычно устраняют самостоятельно.
Мы расскажем о том, как можно произвести ремонт газового котла «Протерм» своими руками, ориентируясь на данные самодиагностики и рекомендации производителя. Подскажем, как определить нарушение в работе оборудования по коду. Посоветуем, как безошибочно определить причину поломки по расшифровке.
В представленной нами статье вы найдете описание популярных позиций модельного ряда котлов этой марки. Познакомитесь с характерными нарушениями в работе агрегатов для систем отопления и со способами устранения неполадок.
Обзор серий бренда «Протерм»
Если рассматривать оборудование, работающее на газе, то по месту установки все котлы можно разделить на две большие категории:
- настенные – «Рысь конденсационная» («Lynx Condence») и «Рысь» («Lynx»), «Пантера» («Panther»), «Ягуар» («Jaguar»), «Гепард» («Gepard»);
- напольные – «Медведь» (серии KLOM, KLZ17, РLO, TLO), «Бизон NL», «Гризли KLO», «Волк (Volk)».
Несмотря на турецкую и белорусскую сборку, качество техники по-европейски высокое.
Среди настенных моделей – 1- и 2-контурные, атмосферные и турбированные, мощностью 11-35 кВт.
Напольные модели изготовлены из стали или чугуна, оснащены инжекторными или вентиляторными горелками, могут работать на природном и сжиженном газе. Диапазон мощности широкий – 12-150 кВт – поэтому выбрать прибор под конкретные условия несложно.
Основное назначение оборудования – организация горячего водоснабжения и отопления в частных жилых домах, а некоторые агрегаты рассчитаны на промышленное применение
Каждая из серий обладает отличительными чертами, касающимися дизайна, габаритов, способа установки, технических характеристик, дополнительных функций:
- «Рысь» – конденсационные модели работают на 12-14 % экономичнее неконденсационных, поэтому признаны энергоэффективными приборами для отопления дачных домов и коттеджей.
- «Пантера» – последние модели выпускаются с удобной коммуникационной шиной eBus и обновленной системой безопасности
- «Ягуар» – главными преимуществами считаются невысокая цена агрегата и возможность раздельной регулировки двух контуров – отопительного и ГВС.
- «Гепард» – популярная настенная модель, которую можно установить как за городом, на даче или в коттедже, так и в городской квартире.
- «Медведь» – среди представителей различных серий – надежные агрегаты со встроенным бойлером, чугунным теплообменником и мощностью до 49 кВт.
- «Бизон NL» – универсальные модели по используемому топливу: одинаково эффективно работают на газе, мазуте или дизельном топливе, мощность – до 71 кВт.
- «Гризли KLO» – способны отапливать частные дома и офисные помещения площадью до 1500 м², максимальная мощность – 150 кВт.
- «Волк» – электронезависимый котел со стальным теплообменником, стабильно поставляет тепло в дачные и жилые дома даже при отсутствии электроэнергии.
По отзывам потребителей, агрегаты «Протерм» надежны, эффективны, удобны в монтаже и эксплуатации, а при регулярном обслуживании почти не дают сбоев.
Однако прочные материалы, хорошее топливо и отменная сборка не дают гарантии на безупречную службу, поэтому котлы всех перечисленных серий рано или поздно требуют замены запчастей, чистки или ремонта.
Коды ошибок и способы их исправления
Благодаря функции самодиагностики современные котлы сами определяют неисправности, а информацию в виде цифровых или буквенно-цифровых кодов выводят на электронный дисплей. Поняв, что скрывается под тем или иным кодом, можно из таблицы, размещенной в инструкции по монтажу и эксплуатации.
Пример электронного дисплея котла Пантера с тремя цифровыми блоками. На двух нижних цифровых дисплеях высвечиваются коды ошибок систем отопления и ГВС
Бренд «Протерм» выпускает множество модификаций под разными сериями, и коды ошибок у различных моделей могут не совпадать. Чтобы уточнить значение, обязательно изучайте документацию своего агрегата.
Рассмотрим ошибки газовых котлов «Протерм», наиболее часто встречающиеся у популярных моделей.
Модели «Ягуар 11» и «Ягуар 24»
Основные проблемы, с которыми сталкиваются пользователи, касаются или поломок датчиков, или изменений рабочих показателей до критических. Рассмотрим ошибки газового котла «Протерм Ягуар», представленного двумя популярными моделями мощностью 11 кВт и 24 кВт.
Например, при перегреве теплоносителя до +98°С котел приостанавливает свою работу, а на дисплей выводится ошибка F01.
Часто функционирование налаживается, когда температура возвращается к допустимым рабочим параметрам. Для возобновления деятельности нужно перезапустить котел, нажав кнопку «reset» или «пуск»
Часто не производится розжиг, причем при попытках в очередной раз зажечь пламя появляется ошибка F04. Причин может быть две: поломка электрода ионизации или прекращение подачи газа.
Проще всего проверить, открыт ли газовый кран. Если с подачей топлива все нормально, дело в системе ионизации, которую не каждый может отремонтировать самостоятельно. Производитель рекомендует обратиться в сервисный центр.
О заблокированном дымоходе газового котла сигнализирует код F05. Если возобновить подачу воздуха, агрегат продолжит работу. Эта же ошибка говорит об изменениях в напряжении: если оно падает ниже 165 В, работа котла прекращается до стабилизации рабочих параметров.
Коды F02, F03, F09 оповещают о неисправности различных датчиков.
Если при поломке датчика горячей воды аппарат еще будет работать, то выход из строя остальных датчиков остановит его функционирование
Замена элементов требует мастерства и опыта – и если вы ими не обладаете, рекомендуем обратиться в сервисный центр.
Достаточно часто на дисплее появляется ошибка F10, связанная с давлением. Одна из причин – поломка датчика давления, замену которого лучше поручить газовщикам, с которыми заключен договор на обслуживание и поставку газа. Но если дело в изменении параметров давления, ситуацию можно исправить самостоятельно.
Рабочий диапазон давления – 1-2 бара. Если значение опускается ниже 0,3 бара или поднимается выше 2,7 бара, агрегат останавливается. Чтобы его вновь вернуть к работе, нужно вернуть рабочие параметры.
Как это делается:
- найти в нижней части котла, около контурных патрубков, вентиль подпитки;
- поворачивать его против часовой стрелки, пока давление не придет в норму;
- закрыть вентиль, повернув по часовой стрелке – при незакрытом давление будет продолжать расти.
Лучше стремиться к показателю 1,5 бара – положительные результаты действий тут же отразятся на дисплее. Если переусердствовать и поднять давление до 2,5 бар, котел снова перестанет работать. Во время подпитки нельзя перекрывать патрубки, к которым присоединены трубы ГВС и отопления.
Напольный котел «Медведь»
Большая часть неисправностей газового котла «Медведь устраняется двумя способами:
- автоматически, после устранения причины (например, F.10 – короткое замыкание температурного датчика в контуре подачи воды, F.73 – короткое замыкание на корпусе или отключение гидравлического прессостата и др.);
- путем нажатия на клавишу снятия сбоя, которая находится на панели управления (например, F.20 – сигнал от ограничителя температуры, F.28 – отсутствие розжига при 1-ом запуске и др.).
Некоторые поломки или сбои можно отрегулировать/отремонтировать вручную, не обращаясь к представителям газоснабжающей и обслуживающей компании.
Если котел отказывается включаться и работать, не нагревает воду, причин такого «поведения» множество.

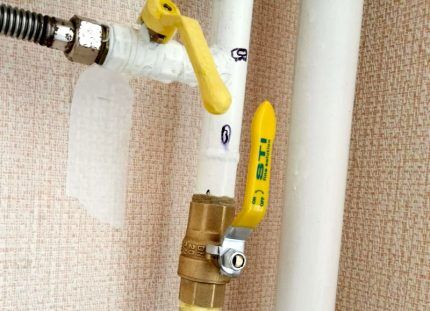

Возможно, просто перекрыт газовый кран или отключено электроснабжение – тогда достаточно повернуть ручку крана или возобновить подачу электроэнергии, а затем повторить процедуру розжига
Порой котел «протестует» из-за неправильных настроек температуры – необходимо отрегулировать температуру на подающей линии, а также температуру горячей воды. Если недостаточно давления, нужно долить воду, а при наличии воздушных пробок выпустить воздух из радиаторов.
Ситуация меняется, если одна из функций остается в силе, а вторая отказывает. Например, агрегат нагревает воду в контуре ГВС, но отказывается отапливать дом. Скорее всего, сбились настройки программы и котел «считает», что в помещении и так достаточно тепло. Нужно отрегулировать расчетное температурное значение в доме, и отопительный контур запустится.
Если, напротив, отопление в норме, а из крана для горячей воды льется холодная, необходимо повысить температуру горячей воды.
Один из самых тревожных сигналов – вода под агрегатом или рядом с ним. Это говорит о нарушении герметичности. Скорее всего, своими силами не справиться, и для решения проблемы потребуются специалисты
Если котел неожиданно выключился, а на дисплее высветился код F.20, производитель рекомендует разблокировать предохранительный ограничитель температуры.
Порядок действий:
- Подождать, пока агрегат остынет.
- Пользуясь схемой прибора, снять с корпуса переднюю облицовку.
- Найти под распределительной коробкой доступ к предохранителю.
- Повернуть и снять колпачок.
- Максимально глубоко вдавить штифт.
- Нажать клавишу снятия сбоя.
- Убедившись, что котел заработал, вернуть на место лицевую панель.
При регулярном повторении проблемы лучше обратиться в сервис.

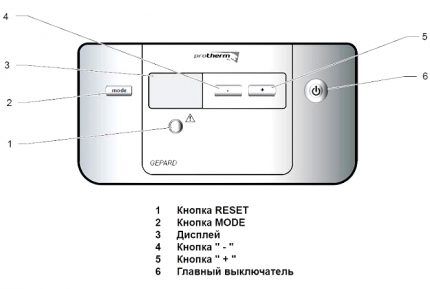

Настенный котел «Гепард»
Коды ошибок и рекомендации по их исправлению у всех настенных котлов «Протерм» похожи, но небольшие отличия имеются, так как отличаются и технические характеристики.
Например, диапазон рабочего давления – от 0,8 бар до 2 бар, поэтому только после снижения показателей ниже 0,8 бар агрегат выдаст ошибку. Чтобы устройство снова заработало, нужно в отопительную систему долить воды.
Как наполнить систему отопления:
Во время процедуры не забывайте следить за изменениями значений давления на дисплее.
Максимальный порог, по достижению которого котел останавливается – 2,8 бар. Если это произошло, нужно снизить давление путем слива воды через предохранительный клапан
Одна из частых ошибок – выход из строя клапана, регулирующего давление газа (ошибка F.28-29), поэтому разберем, как починить самостоятельно газовый клапан «Протерм».
Необходимо отключить подачу газа на входе и электропитание. Затем снять лицевую металлическую панель, найти для ремонта газовый клапан и аккуратно открутить его.
Газовый клапан представляет собой сложную деталь, состоящую из нескольких мелких элементов – некоторые из них можно снять для чистки или замены
Если клапан просто засорился топливом плохого качества, нужно разобрать его и протереть все элементы, соблюдая осторожность. Если же засор произошел по причине износа и разрушения деталей, клапан нужно заменить. Чаще всего ломаются пластиковые элементы, которые можно просто поменять.
Причина также может скрываться не в самом клапане, а в системе электроснабжения – нужно проверить все контакты и убедиться в стабильной подаче питания.
Для исправления ошибок газового котла «Протерм Гепард» нужно обратиться к технической документации, где изложены советы производителя. При выходе из строя датчиков газового котла и других элементов требуется их замена.
Если вы не в силах самостоятельно заменить термодатчики, электронную плату, детали арматуры, лучше обратитесь в сервисный центр. Пока агрегат на гарантии, также нельзя заниматься ремонтом самостоятельно.
Выводы и полезное видео по теме
Рекомендации по ремонту котла «Протерм Гепард»:
Потенциальные проблемы котла «Пантера» и их решение:
Чистка и диагностика котла «Медведь»:
Самостоятельным ремонтом занимаются две категории людей: домашние мастера-умельцы, которым это приносит удовольствие, и владельцы техники, пытающиеся сэкономить на вызове специалиста. Если вы не относитесь к этим группам, рекомендуем при серьезной поломке сразу обращаться в сервисный центр.
Профессиональный ремонт всегда дороже, но надежней. На установку новых деталей дается гарантия, а за все действия по замене, ремонту или чистке ответственность на себя берет представитель обслуживающей организации. В целом, в результате действий опытных профессионалов повышается и безопасность.
