Полиэтиленовые трубы — легкие, удобные в монтаже и относительно недорогие. Чтобы проложить коммуникации этого типа, необходим сварочный аппарат для полиэтиленовых труб. Правильное применение оборудования и соблюдение технологии работ позволяет получить надежное, почти монолитное соединение, которое прослужит долгие годы.

Мы расскажем о том, как грамотно подобрать прибор для формирования прочных и герметичных соединений. В представленной нами статье детально описаны особенности сваривания участков полиэтиленового трубопровода. Желающие самостоятельно провести работы у нас найдут полезные рекомендации.

Особенности сварки конструкций из полиэтилена

Одна из полезных особенностей полиэтиленовых труб — это некоторая гибкость конструкции. Сварка позволяет сохранить это свойство в местах соединения отдельных отрезков магистрали, что обеспечивает однородные характеристики по всей ее протяженности.

Такие трубы варят как для траншейной, так и для бестраншейной прокладки, если в качестве основного «футляра» используется стальная или стеклопластиковая труба.

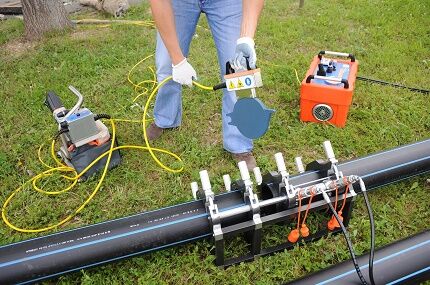

Галерея изображений Фото из Сварку полиэтиленовых труб производят при устройстве как подземных, так и наземных коммуникаций. Чаще всего трубы из полиэтилена сваривают при сооружении водопроводных систем Предварительно сваренные полиэтиленовые трубы могут использоваться в бестраншейной прокладке, если в качестве футляра прокладывают сначала металлическую трубу С помощью сварки из полиэтиленовых труб можно собрать систему любой сложности. Веский плюс ее в том, что сварка позволят избежать сужений в трубопроводе Сварочные аппараты для сборки полиэтиленовых трубопроводов применяют на объектах строительства или ремонта. Машины для сварки энергозависимы, требуют обеспечения электропитанием Полиэтиленовые трубы соединяют электромуфтовым способом или встык. Иногда для укрепления зоны соединения обе технологии применяют вкупе Разница между стыковой и электромуфтовой сваркой заключается в том, что в первом случае трубы соединяют без дополнительных соединительных элементов Перед выполнением соединения сваркой полиэтиленовые трубы нужно с высокой точностью отторцевать или обрезать под углом Сварить полиэтиленовые трубы можно буквально под любым углом. Однако если для обеспечения, к примеру, поворота приходится делать несколько швов на небольшом по площади участке, лучше использовать готовую муфту подходящего размера Прокладка полиэтиленовых труб в траншее Протягивание полиэтиленовой трубы в металлическом кожухе Полиэтиленовая коммуникационная система Использование сварочного аппарата на объекте Производство соединений электромуфтовой сваркой Выполнение стыковой сварки Подготовка полиэтиленовых труб к стыковой сварке Сварка труб из полиэтилена под углом

Чаще всего для соединения полиэтиленовых конструкций применяют два типа сварки: стыковую и электромуфтовую (она же терморезисторная). Перед выбором подходящего оборудования следует подробно познакомиться с технологией сварочных работ, которую требуется соблюдать при выполнении соединений.

При работе с трубами из полиэтилена торцы конструкций сначала нагревают до температуры плавления, затем их соединяют и под давлением же сжимают. Звучит просто, но на практике, чтобы получить качественный сварной шов, нужны хорошие профессиональные навыки.

При стыковой сварке полиэтиленовых труб необходимо точно соблюдать такие параметры как время и температура нагрева, а также рабочее давление

Следует правильно определить время каждого этапа, а также рабочее давление, которое будет оказано на рабочую поверхность во время ее разогрева и соединения. Работы рекомендуется проводить при температуре окружающего воздуха в пределах -15…+45 градусов. Это метод не подходит для конструкций с толщиной стенки менее 4,5 мм.

Выбирать сварочный аппарат для соединения труб встык следует в соответствии с диаметром коммуникаций, которые предполагается использовать на объекте

Сварка встык может быть выполнена силами двух специалистов, тяжелая техника при этом не понадобится. Время работ и затраты энергии на их выполнение в этом случае будут очень умеренными.

Галерея изображений Фото из Для выполнения стыковой сварки полипропиленовых и полиэтиленовых труб диаметром от 50 мм используют аппараты с дисковым нагревательным элементом Перед производством соединений торцы труб торцуют для получения ровного среза правильной геометрической формы Соединяемые трубы прикладывают к диску, нагрев которого производился в течение не менее 5 минут, затем соединяются друг с другом уверенным движением В комплектации дискового сварочного аппарата для проведения сварки полимерных труб имеется несколько дисков разных диаметров Сварочный аппарат для ПП и ПНД труб Подготовка труб из полиэтилена к соединению встык Нагрев соединяемых участков трубы Комплект дисков для переносного аппарата

Более подробно схема операций при стыковой сварке выглядит следующим образом:

Для обрезки торцов используют специальный инструмент — электроторцеватель. Этот прибор позволяет выполнить срез строго перпендикулярно оси конструкции.

Обрезка выполняется микрослоями до получения непрерывной ленты полиэтилена в месте среза. Температура и время воздействия нагревателя на торцы труб определяется с учетом марки материала.

После разогрева рабочих поверхностей труб из полиэтилена следует убрать нагревательный элемент сварочного аппарата, а торцы соединить под давлением

Очень важно, чтобы соотношение этих показателей, а также давление на рабочую поверхность было выдержано с максимальной точностью. Это определяющий момент для получения качественного сварного шва.

По окончании этапа нагрева нужно очень быстро и при этом бережно отвести нагреватель прибора в сторону, чтобы не нарушить целостность рабочих поверхностей и избежать случайного загрязнения.

При соединении разогретых до нужного уровня торцов ПНД труб необходимо обеспечить такое же давление, как и при разогреве поверхностей. Охлаждение сварного шва должно выполняться также очень тщательно. Нельзя вынимать соединенные трубы до тех пор, пока не произойдет осаживание разогретого полиэтилена.

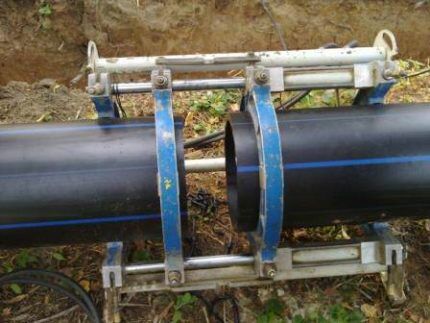

Перед тем, как соединять полиэтиленовые трубы с помощью стыковой сварки, следует обрезать и очистить торцы конструкций, а также отцентровать их положение

Если все операции выполнены правильно, на стыке элементов образуется аккуратный, симметричный бурт. Если шов выглядит неровным или неряшливым, значит, в процессе сварки были допущены серьезные огрехи. Прочность такого соединения будет очень сомнительной.

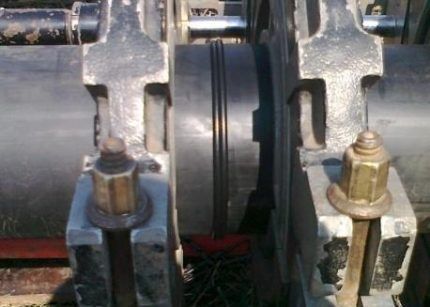

При правильном соединении пластиковых труб, которые сваривают стыковым методом, должен образоваться ровный и симметричный бурт, перекосы недопустимы

Если необходимо соединить трубы с тонкими стенками (менее 4 мм), рекомендуется отдать предпочтение электромуфтовой сварке, которую также называют терморезисторной. Этот вариант также позволяет создать качественное соединение, при этом процесс выполнения работ даже проще, чем при использовании стыкового метода.

Галерея изображений Фото из Для выполнения терморезисторной сварки труб из полиэтилена используют муфты, внутри которых установлены спиральные металлические нагреватели. На них подается напряжение от сварочного аппарата В сортаменте фитингов для электросварки полиэтиленовых труб есть равнопроходные модели, компенсационные варианты, тройниковые, угловые, крестовые отводы В толстостенный полимерный патрубок погружают торцы соединяемых труб. Ток поступает в нитрохромовые спирали, в итоге все полиэтиленовые детали плавятся до вязкого состояния По завершению терморезисторного воздействия, остыванию и полимеризации все расплавленные ранее детали становятся единым целым Формирование соединений терморезисторной сваркой Ассортимент муфт для электросварки труб из полиэтилена Конструкция равнопроходной терморезисторной муфты Получение прочных монолитных соединений

Для выполнения сварки этого типа следует выполнить следующие шаги:

Все подготовительные работы следует выполнять с большой тщательностью, поскольку наличие даже малейших загрязнений может существенно ухудшить качество соединения. Если после удаления оксидного слоя на поверхность случайно попадут посторонние вещества, очистку следует повторить.

К процессу остывания предъявляются такие же требования, как и при использовании стыкового метода. Любое изменение положения трубы в этот период может стать фатальным для сварного шва. Электромуфтовую сварку выполняют с помощью фитингов, в которых при изготовлении закладывают металлические нагревательные спирали.

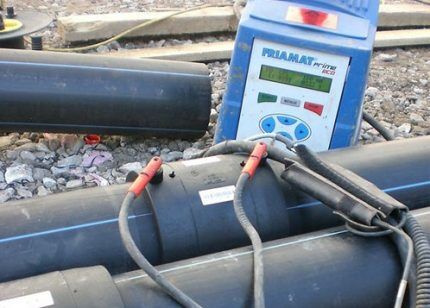

Чтобы начать процесс, следует установить фитинг в месте соединения и присоединить его к сварочному аппарату, который и выполнит нагрев. В процессе сварки материал фитинга расширяется, обеспечивая необходимое давление и достаточную герметизацию. По окончании работ электропитание отсоединяют, а фитинг остается в месте соединения.

Галерея изображений Фото из При выполнении электромуфтовой сварки на предварительно соединенные трубы устанавливают муфту, в технологические отверстия которой заводят электроды Электроды подключают к сварочной машине, управляющей процессом соединения полиэтиленовых труб Оператор сварочного аппарата выбирает режим сварки, зависящий от толщины стенок трубы и ее диаметра Во время сварки в зоне соединения формируется вязкий расплав материала, благодаря чему происходит слияние на молекулярном уровне. После выполнения процедуры электроды удаляют Шаг 1: Подключение электродов к муфте Шаг 2: Подключение сварочного аппарата Шаг 3: Выбор характеристик для проведения сварки Шаг 4: Завершение сварочного процесса

Еще один интересный способ сварки полиэтиленовых труб — враструб. Это наименее популярный вариант, который, в отличие от описанных выше технологий, можно применять только для прокладки внутренних коммуникаций. Это также достаточно простой способ, технически очень похожий на процесс пайки труб из полипропилена.

При прокладке труб из полиэтилена внутри помещений можно смело использовать раструбную сварку, особенно если предстоит реализовать сложную схему разводки

Раструбную сварку можно рекомендовать в помещениях, где схема прокладки трубопровода сложная, изобилует уклонами и поворотами. Для выполнения операций этого типа используется практически такой же паяльник, как и для полипропиленовых конструкций, да и настройки оборудования мало чем отличаются.

Чем варить полиэтилен?

Исходя из информации об особенностях сварки конструкций из полиэтилена, можно определить основные моменты, которые следует учесть при выборе подходящего оборудования:

• характеристики трубы: марка полиэтилена, диаметр, толщина стенки и т.п.;
• особенности конфигурации трубопровода;
• место прокладки труб (внутри помещения или снаружи);
• приемлемая степень автоматизации процесса;
• подходящая технология сварки и т.п.

Для сварки полиэтиленовых труб встык используют специальное оборудование.

В распоряжении мастеров имеются устройства, с помощью которых можно выполнять сварку в ручном, автоматическом и полуавтоматическом режиме. Проще всего освоить работу ручного прибора, но он предназначен только для труб малого диаметра.

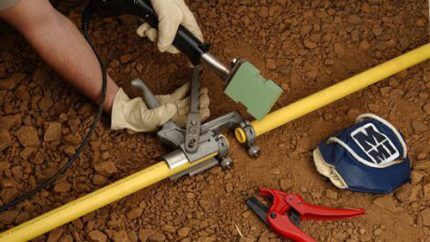

Полиэтиленовые трубы малого диаметра можно успешно паять с помощью ручного сварочного аппарата, но для манипуляций с крупными конструкциями придется взять прибор с гидравлическим усилителем и центратором

Параметры придется определять по таблицам. Точность сварки на ручном оборудовании не всегда бывает достаточно высокой, чтобы успешно работать с такого рода агрегатами, необходим определенный опыт. Полуавтоматические аппараты значительно удобнее, они снабжены гидравликой: станцией и центратором, что значительно упрощает манипуляции.

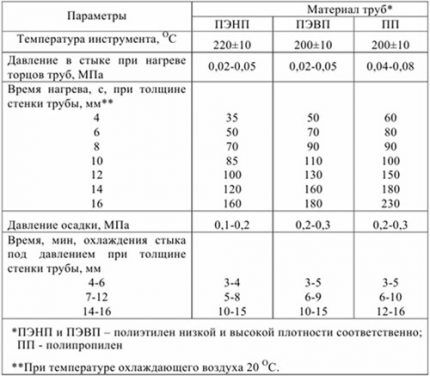

С помощью такой таблицы профессиональные сварщики определяют параметры воздействия на соединяемые конструкции, изготовленные из полиэтилена различных марок

Эти приспособления используют для соединения труб большего диаметра, чем при работе ручной аппаратурой. Хотя движение элементов прибора автоматизировано с помощью гидравлических устройств, параметры сварки придется все же выставлять по таблицам.

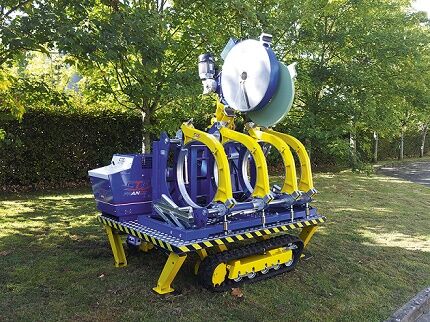

Аппараты для автоматической сварки полиэтиленовых труб, так называемые CNC-машины или SUVI, работают со значительно более высокой точностью

Здесь процессом полностью управляет процессор компьютера. Мастеру нужно только ввести необходимые параметры, например, материал, из которого изготовлена труба, диаметр конструкции, SDR и т.п.

При использовании таблиц сварщики оперируют такими понятиями, как:

• толщина стенки трубы;
• рабочая температура нагревателя;
• диаметр конструкции;
• время нагрева торцов;
• размеры грата;
• давление сварки и донагрева;
• время нагрева и переналадки;
• время создания давления на этапе осадки конструкции;
• время остывания.

Температура нагревателя зависит, главным образом, от особенностей материала, из которого изготовлены трубы. Для определения этого параметра используют не только таблицы, но и графики.

Высоким качеством отличается стыковое сварочное оборудование швейцарского производителя “Georg Fischer”. Ассортимент очень разнообразен, отличается европейским качеством и оправданно высокой ценой. Относительно недороги модели линеек KL Line и Weld Line.

Они позволяют варить конструкции диаметром 630 мм или меньше, отличаются упрощенной конструкцией, обеспечивающей повышенную надежность агрегата. Подходят для монтажа труб водопровода и канализации, в т.ч. и напорной.

Сварочные аппараты линейки GF Line этого же производителя имеют более сложное устройство и стоят дороже. Это автоматические устройства, работающие по технологии SUVI. Такие агрегаты часто применяют при прокладке газопроводов, они подходят для работы с трубами диаметром 160-1200 мм.

Для электромуфтовой сварки также могут применяться аппараты, которые в различной степени автоматизируют процесс. Качество сварки зависит не только от типа аппарата, но и от качества его исполнения, а также от условий эксплуатации.

Профессиональные трубоукладчики предпочитают использовать для работы агрегаты. Они снабжены сканером, который сканирует штрих-код, предоставленный производителем трубы.

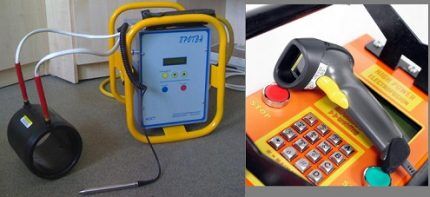

Профессиональные сварщики предпочитают аппараты, снабженные специальным сканером. После сканирования маркировки полиэтиленовых труб такие приборы автоматически настраиваются на правильный режим сварки

В нем зашифрован полный блок информации об особенностях этого материала. После сканирования все необходимые настройки будут установлены. Если трубы очищены и подготовлены, можно сразу же приступать к пайке. Хорошие аппараты для электромуфтовой сварки не только контролируют каждый этап сварочных работ, но и выдают предупреждение в случае ошибки.

Выбирая тип аппарата, следует учитывать следующую особенность сварочного оборудования. Терморезисторные аппараты подходят для работы с трубами практически любого диаметра, поскольку нагрев осуществляется через муфту соответствующих размеров. А вот приборы для стыковой сварки нужно брать под конкретный диаметр конструкции.

Технология электромуфтовой сварки позволяет выполнять работы даже в очень стесненных условиях, например, прямо в траншеях. Она также незаменима в районах с повышенной сейсмоопасностью

Терморезисторные приборы для сварки, кроме того, отличаются очень умеренной ценой по сравнению с аналогами для стыковой сварки. Но следует помнить, что при их применении за электромуфты придется платить отдельно. Для труб малых диаметров муфты не так уж и дороги, но при работе с большими конструкциями разница в цене может стать ощутимой.

Дело в том, что полиэтиленовые трубы малых диаметров (110 мм и менее) поставляются в бухтах. Таким образом, можно получить цельную и гибкую коммуникацию длиной до 200 метров.

Для монтажа такой конструкции понадобится минимальное количество соединителей. Но когда речь идет о трубах диаметром более 110 мм, в распоряжение покупателя предоставляются не бухты, а отрезки длиной всего 12 мм или менее.

Если выбран терморезисторный способ сварки полиэтиленовых конструкций, следует помнить о необходимости приобретения соединительных муфт и других сопутствующих материалов

Очевидно, что для монтажа такого трубопровода понадобится значительное количество электромуфт, чтобы соединить множество 12-метровых отрезков. Оборудование для электромуфтовой сварки отличается компактными размерами.

Если работы необходимо проводить в стесненных условиях, этот вариант может стать единственно возможным. Минимальный диаметр конструкций при использовании электромуфтовой сварки также может быть практически любым, начиная с 20 мм.

Обратить внимание следует также на возможность ремонта трубопровода, если возникнет такая необходимость. Имеют значение даже геологические особенности участка, на котором выполняется закладка канализационного трубопровода или линии водоснабжения. Например, в сейсмоопасных районах стыковая сварка неприемлема, обязателен для использования терморезисторный метод.

Выбирая сварочное оборудование, следует уделить пристальное внимание и таким вопросам, как наличие гарантийных обязательств, доступ к сервисному обслуживанию, возможности проведения регулярной аттестации прибора и т.п. Надежный продавец должен иметь разрешительную документацию на технику, которая обычно произведена за рубежом.

Выводы и полезное видео по теме

Сравнение и полезные советы по выбору сварочных аппаратов:

В этом ролике продемонстрирован пошаговый процесс сборки сварочника для пп труб своими руками:

Выбрать подходящий сварочный аппарат для труб из полиэтилена не так уж сложно. Лучше отдать предпочтение продукции известных производителей в приемлемой ценовой категории. При точном соблюдении технологии сварки можно получить надежное соединение.

Расскажите о том, как выбрали сварочный аппарат для сборки полимерного трубопровода у себя дома или на даче. Поделитесь аргументами, определившими ваш выбор. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, размещайте фото по теме статьи, задавайте вопросы.
